Temperaturprofilmessung Ammersee

Die verschiedenen Temperaturschichten in tieferen Seen im Sommer – warme Oberfläche, kalte Tiefenschicht – beeinflussen den Stoffhaushalt von Seen und ihren spezifischen Lebensraum beträchtlich. Durch die Erhöhung der Lufttemperatur im Zuge des Klimawandels kommt es zu einer Umbildung dieser Eigenschaften und damit der Lebensbedingungen der Seeökosysteme.

Hier können Sie den Artikel als pdf-Datei herunterladen.

OTT netDL

IP-fähige Datenlogger mit flexiblen Möglichkeiten der Datenfernübertragung

Die IP-fähigen Datenlogger der Serie OTT netDL sind für das sichere Handling großer Datenmengen zuständig. Sie bieten flexible Möglichkeiten der Datenfernübertragung und unterstützen zahlreiche Datenformate.

Schließen Weitere Infos Schnellansicht

Merkmale: Ethernet USB-Host USB-Device RS-232 Satellit Mobilfunk Industrielle Kommunikation
Produkt Highlights: Multitaskingfähig, daher kurze Abfragezyklen, hohe Datenverfügbarkeit durch redundante Kommunikation und großen Speicher, Kommunikation über TCP/IP, integrierter Webserver, Ultra-Low-Power-Design, Industriedesign für raue Umgebungsbedingungen
IP-Kommunikation: Ja
Sensor-Schnittstellen: SDI-12, RS485 (SDI-12 Protokoll), Modbus RTU, Analog (Spannung und Strom), Impuls-/Statuseingang

Das Bayerische Landesamt für Umwelt hat in Zusammenarbeit mit dem WWA Weilheim und OTT Hydromet (Detailplanung, Systemintegration) ein Messprojekt zur kontinuierlichen Temperaturprofilmessung im Ammersee realisiert. Für die Idee des Kunden zu einer bojenbasierten Tiefenprofilmessung mussten neue Wege gegangen werden, da es bisher noch keine allgemein anerkannten und langfristig angewandten Methoden gab. An der tiefsten Stelle des Ammersees (81 m) wurde unter großem Aufwand eine Messboje ins Wasser gebracht, die von 3 Betongewichten (je 750 kg) gehalten wird. Mithilfe einer Messkette, die an der Unterseite der Boje befestigt ist, wird die Wassertemperatur des Ammersees in 16 Tiefen kontinuierlich erfasst. Die meteorologischen Daten der zusätzlich installierten Kompakt-Wetterstation erleichtern die Interpretation der Temperaturergebnisse der Messkette.

Mehr unter: www.lfu.bayern.de/wasser/ammerseeboje/index.htm

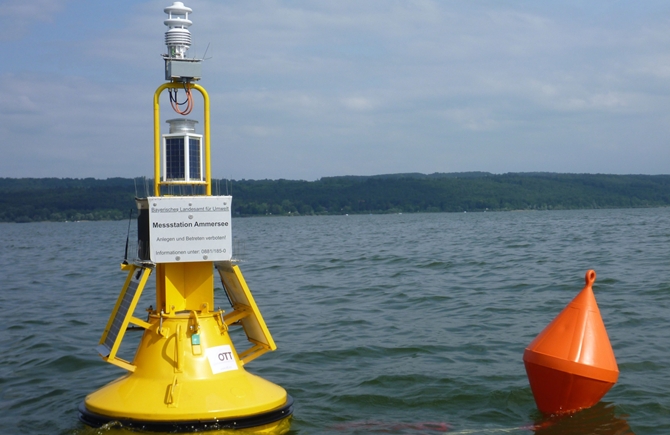

Die Messboje ist an der tiefsten Stelle des Sees (81 m) verankert. An ihrer Unterseite befindet sich eine Messkette mit 16 Temperatursensoren, welche über die gesamte Wassersäule bis zum Grund des Sees verteilt sind.

Die von OTT gelieferte Boje ist mit umfangreicher Messtechnik bestückt:

Kompaktwetterstation zur Erfassung von meteorologischen Parametern:
- Lufttemperatur
- Luftdruck
- Relative Luftfeuchte
- Globalstrahlung
- Windrichtung und Windgeschwindigkeit
Solarpanele für eine autarke Stromversorgung
Messkette mit 16 Temperatursensoren
Datensammler OTT netDL500 mit Datenfernübertragung

Die Temperatursensoren der Messkette und die Kompaktwetterstation zeichnen kontinuierlich Daten auf (15-Minuten-Mittelwerte). Die Messdaten werden im Datenlogger OTT netDL, der im Inneren der Boje installiert ist, gespeichert. Mehrmals am Tag werden die Daten über Mobilfunk von der Messstation an eine Datenbank der Wasserwirtschaftsverwaltung übermittelt, wo sie direkt für Auswertungen zur Verfügung stehen.
